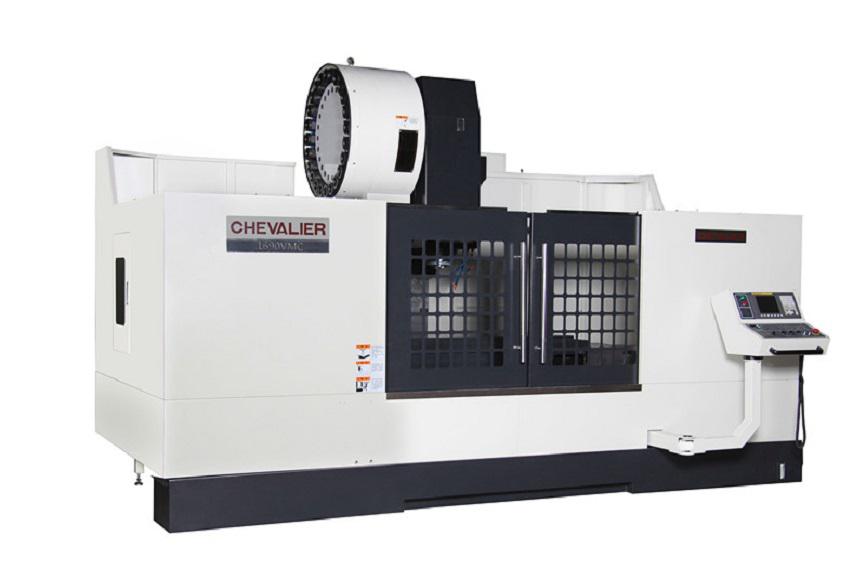

蘇州偉揚精機1165/1370/1690/1890（#50）VMC機體主架構采用優質鑄鐵與同密結構，經特殊研發，機體內面加肋的鑄鐵抗扭力極高，耐震性超強，可滿足加工高精度之需求，適合于中型零件和模具的加工。

※ 高精度皮帶式主軸設計

1.主軸前端采用2個精密P4級斜角滾珠軸承,內徑100mm.

2.強力20HP廣域伺服主軸馬達,主軸轉速6000rpm,低數適于重切削,高速適于精密輕切削,

應用范圍寬廣.

3.主軸套外部采油冷卻機循環冷卻,有效控制主軸溫升,仰制熱變形.

4.強力新型齒行皮帶傳動,高效率,不打滑,維謢容易.

※ 主軸中心出水設計(特別附件)

提供20.4kg/cm2高壓切削液,能有效的帶走表面和深孔加工之切屑和熱源,提升刀具切削性能

和壽命,以保證工件精度.

※ 電器箱冷氣空調(特別附件)

電器箱搭配冷氣有助穩定電器零件正常運作并保證全天生產線的持續.

※ 大直徑高精度滾珠導螺桿

1.三軸使用50mm大直徑及C3級高精度滾珠導螺桿,搭配預壓式雙螺帽,確保最低背隙.

2.三軸滾珠螺桿以P4級滾珠螺桿專用斜角滾珠軸承支撐,運轉精度高.

3.三軸滾珠螺桿施以預拉,以減少溫升的伸長量.

4.滾珠螺桿和伺服馬達以擾性聯軸器連結,效率高,背隙少.

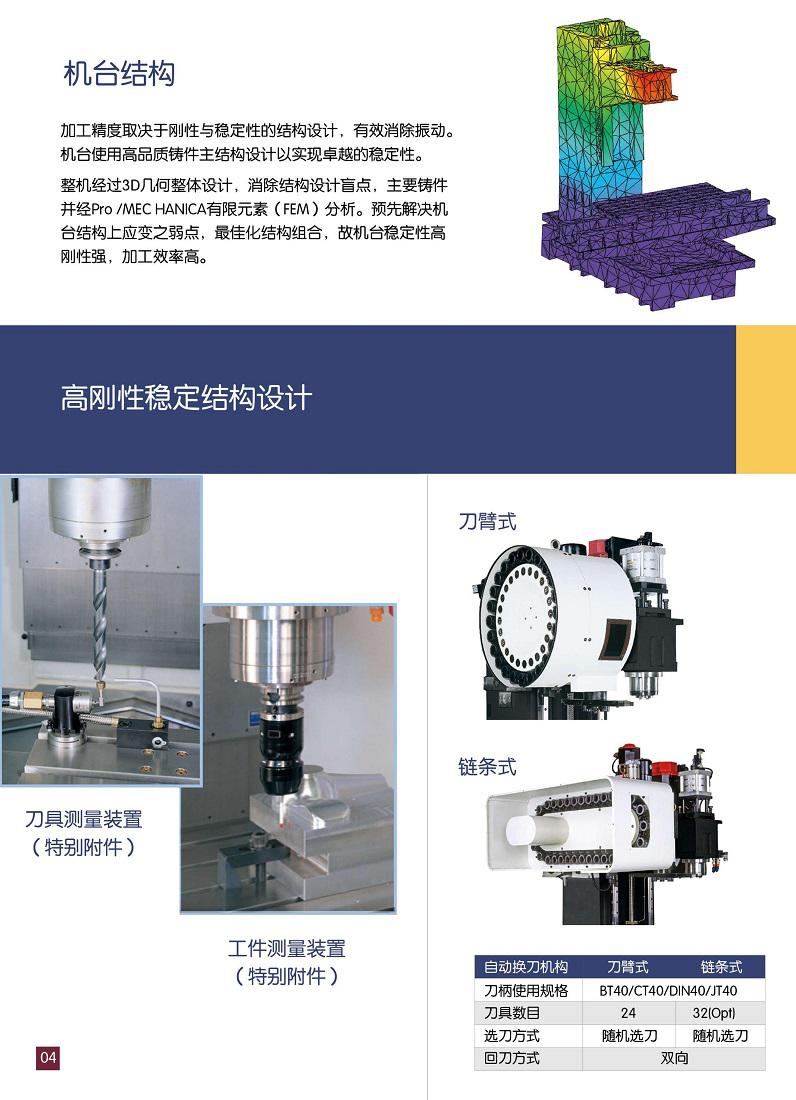

※ 堅穩持久的剛性結構

經由工程力學的反復仿真分析計算,設計出堅穩的床臺結構,達到剛性倍增而質量精簡的工程

要求.全面硬化處理的移動滑軌,搭配精密的研磨加工,組合出令人滿意的精度質量.鞍座應用四軌重型設計,荷重均勻分?jǐn)?/span>,減低變形.

※ 齒輪式主軸

1.主軸前端采用精密P4級NN雙列圓柱滾子軸承,搭配P4精密斜角滾珠軸承,內徑100mm,剛性特佳,適用于重切削.

2.強力30HP主軸馬達,主軸傳動系統采用全齒式二段變數,低速966rpm時達到全馬力,可提供較大扭距,承受重切削.

3.主軸套外部及齒輪頭內部,采油冷卻機循環冷卻,有效控制主軸溫升,仰制熱變形
